SRD-F-ZLG
  • 002.jpg
  • 06.jpg

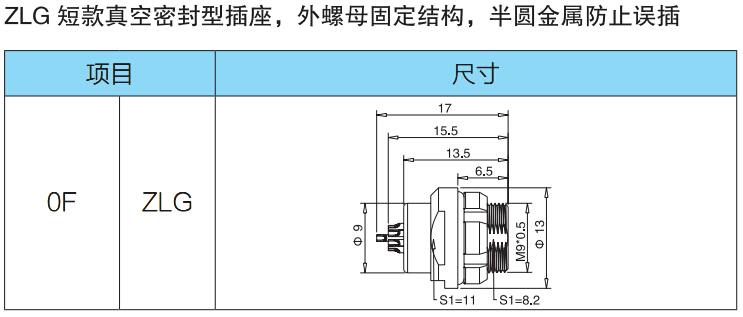

SRD-F-ZLG

广泛应用于医疗器械设备、测量检测系统、音像广播、信息系统、能源、军工等。
  • 产品描述
  • 规格参数

一,XF系列连接器具备下列主要特征:

  • 安全的分瓣式推拉自锁系统

  • 多芯类型232

  • 焊接和印刷线路板针芯

  • 高密度安装,节省空间

  • 内部半圆式定位,防止误插

  • 360°屏蔽提供全方位的EMC防护

  • 多瓣片定位,半圆金属防止误插

  • 高密度安装,节约空间

  • 定位销系统(为标准定位销)用于连接器对位

  • 360。屏蔽提供全方位EMC防护(抗电磁干扰)
    二,E系列主要技术参数概况:

  • 环境温度-50℃~+125℃

  • 工作电流1.5~~35A(主要和接触件截面积相关)

  • 工作电压DC/200~~2.7KV,AC/150~~3KV(主要和接触件之间的距离相关)

  • 测试电压DC/600~~5KV,AC/1.5~~4.5KV(主要和接触件之间的距离相关)

  • 接触电阻2.5~~10mΩ

  • 绝缘电阻≥5000M

  • 机械寿命≥5000次(连接与分离)

三,焊接注意事项:

  • .电缆外直径应和电缆夹尺寸相配合

  • 线芯规格应和针芯端接直径相配合

  • 电烙铁的温度控制在380度左右无铅为宜

  • 焊接好后每芯都应套上热缩管绝缘

  • 焊接时应注意保护好插针、绝缘体
